V64 Dik İşleme Merkezi
| Ağırlık | 3800 kg |
|---|---|
| Boyutlar | 1850 × 2470 × 2370 cm |
| Tabla Çalışma tabla alanını belirtmektedir. |
700X400mm |
| Hız Boşta ilerleme hızı |
48m/min |
| Spindle Koniği |
BT40 |
| Spindle Hızı İsteğe göre spindle hızı |
15000rpm |
| Eksen Hareketi |
600X400X450 |
| Magazin Kapasitesi |
Kol Tipi 16T |
2 Yıl Elektronik
1 Yıl Mekanik
Satış Sonrası Servis ve Destek
Taksitlendirme Seçeneği
Genel Özellikler
CNC Tapping Center ile aynı yapısal tasarımı kullanan kompakt ve verimli bir CNC freze tezgahı
20,000 RPM/dk’ya kadar çıkabilen iş mili hızı
Büyük çelik bilyalı rulmanlarla üretilmiş iş mili
3 eksende 48M/dk hareket hızı
16 gözlü yüksek hızlı otomatik takım değiştirici (1 saniye değişim süresi)
4 veya 5 eksenli işleme merkezine yükseltilebilme özelliği
Opsiyonel olarak 15000rpm/dk iş mili hızı seçeneği
Yapısal Özellikler
Döküm Malzemesi ve Yaşlandırma
HB190 üzeri sertlikte, yüksek kaliteli Meehanite dökme demir (HT300A+) kullanımı
3-6 ay doğal yaşlandırma işlemi ile iç gerilimin tamamen giderilmesi
Makine hassasiyeti için optimum stabilite sağlama
Tasarım Özellikleri
Yüksek rijitlikli kutu yapılı A tipi geniş kolon tasarımı
4 destekli, kalınlaştırılmış petek gövde yapısı ile titreşim minimizasyonu
Kutu yapılı iş mili başlığı tasarımı ile yüksek kesme rijitliği
Teknik Özellikler
Lineer Kılavuzlar: 3 eksende yüksek hassasiyetli bilyalı tip (HIWIN veya Rexroth marka)
Bilyalı Vida: C3 sınıfı yüksek hassasiyetli, ön gerdirmeli
İş Mili: BT30 direkt bağlantılı, 12,000 rpm (opsiyonel 20,000 rpm)
Takım Değiştirici: 16 pozisyonlu servo otomatik (opsiyonel 20 pozisyon)
Kontrol Ünitesi Seçenekleri: SYNTEC / Siemens / Mitsubishi / FANUC
Koruma: 3 eksende hassas koruyucu kapaklar
Uygulama Alanları
Yüksek hızlı küçük delik işleme ve hızlı takım değişimi özellikleriyle aşağıdaki alanlarda kullanıma uygundur:
- 3C Endüstrisi
- Havacılık ve Uzay Sanayi
- Otomotiv Sektörü
- Saat Endüstrisi
- Elektronik Sektörü
- Küçük Kalıp İmalatı
- Medikal Ekipman Üretimi
V64 Dik İşleme Merkezi
| V64 Teknik Özellikleri | |
|---|---|

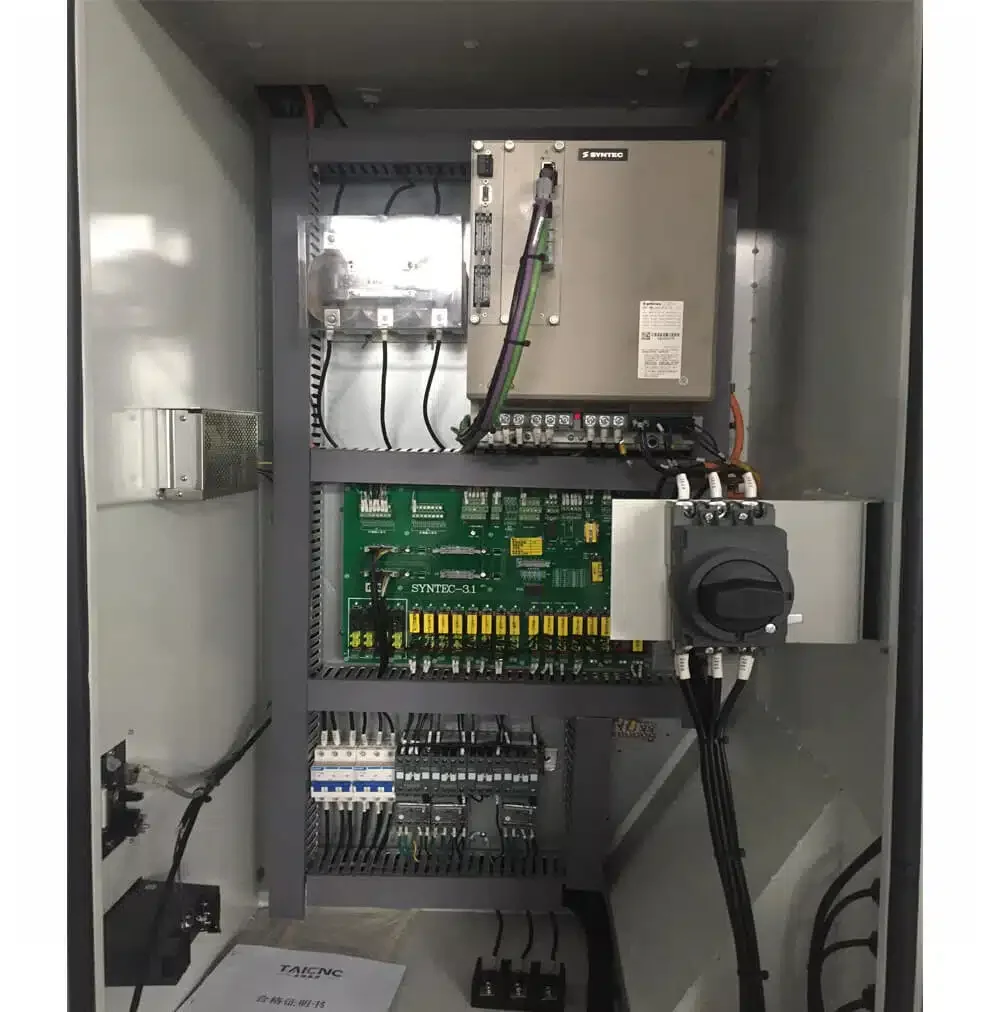

| Kontrol Ünitesi | |
| Kontrol Ünitesi | FANUC/MITSUBISHI/SIEMENS/SYNTEC |
| Güç | |
| Spindle Motoru | 5.5KW |
| Eksen Motorları | 1.3/1.3/3.0B(KW) |
| Hareketler | |
| X Ekseni | 600mm |
| Y Ekseni | 400mm |
| Z Ekseni | 450mm |
| Spindle-tabla arası mesafe | 150mm-600mm |
| Eksen Rayları | |
| Kızak tipi | 3 eksen masural linear |
| Kızak genişliği | 30mm |
| Kayar Bloklar (X/Y/Z) | 4/4/4 |
| Vidalı mil çap/perde | XY:Ø25/16 Z:Ø32/16 |

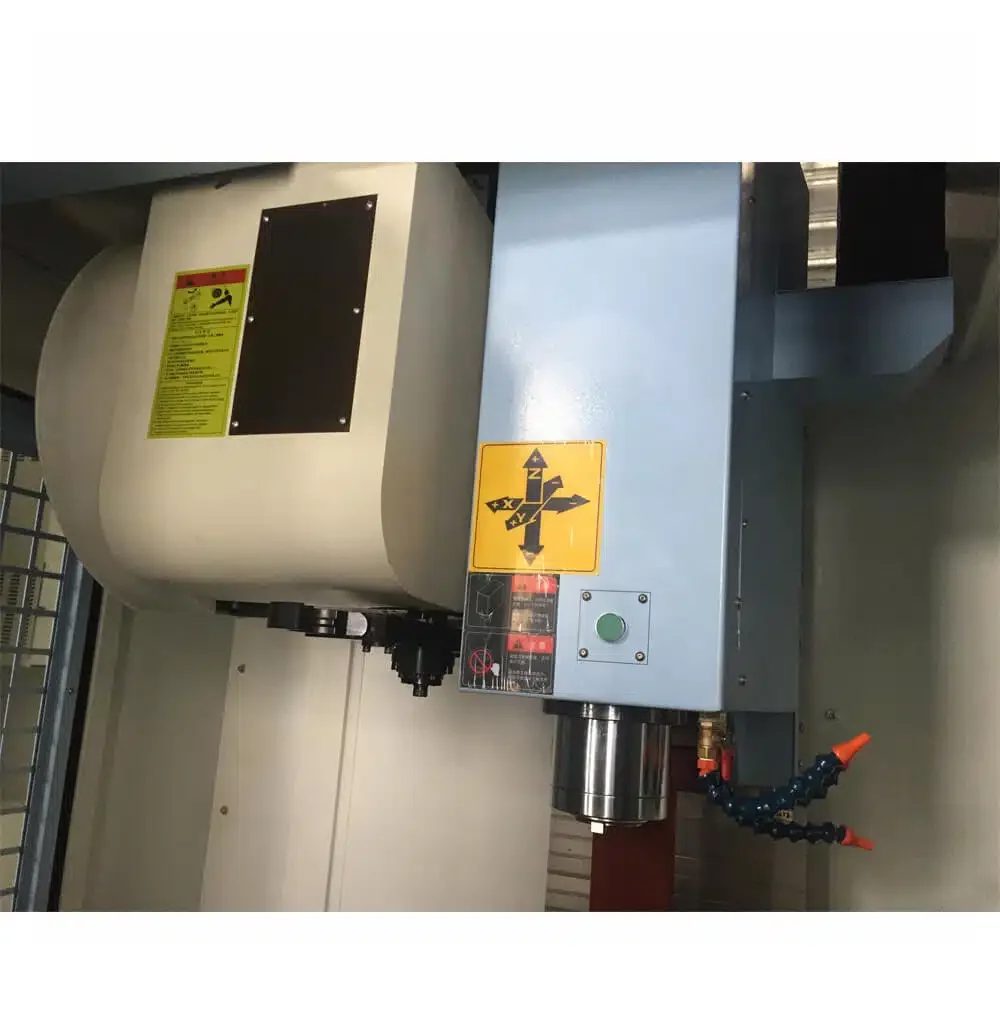

| Spindle | |
| Spindle koniği | BT40 |
| Spindle çapı | Ø120 |
| Spindle tipi | Direkt motor/Kayış Tahrik |
| Spindle hızı(standart) | 12000rpm |
| Spindle hızı(isteğe göre) | 15000rpm |
| Spindle kolu arası mesafe | 450mm |
| Spindle torku | 35N/m |
| Hızlar | |
| Boşta ilerleme hızları X/Y/Z | 48/48/48M/min |
| Min eksen ayarları X/Y/Z | 0.001 |
| Kesme hızı | 10M/min |
| Tabla | |
| Tabla ölçüsü | 700X400mm |
| T-slotlar | 3-14mm-120mm |
| Max yükleme | 300KG |
| Hassasiyet | |
| Hassasiyet | ±0.005/300mm |
| Tekrarlama | ±0.003 |

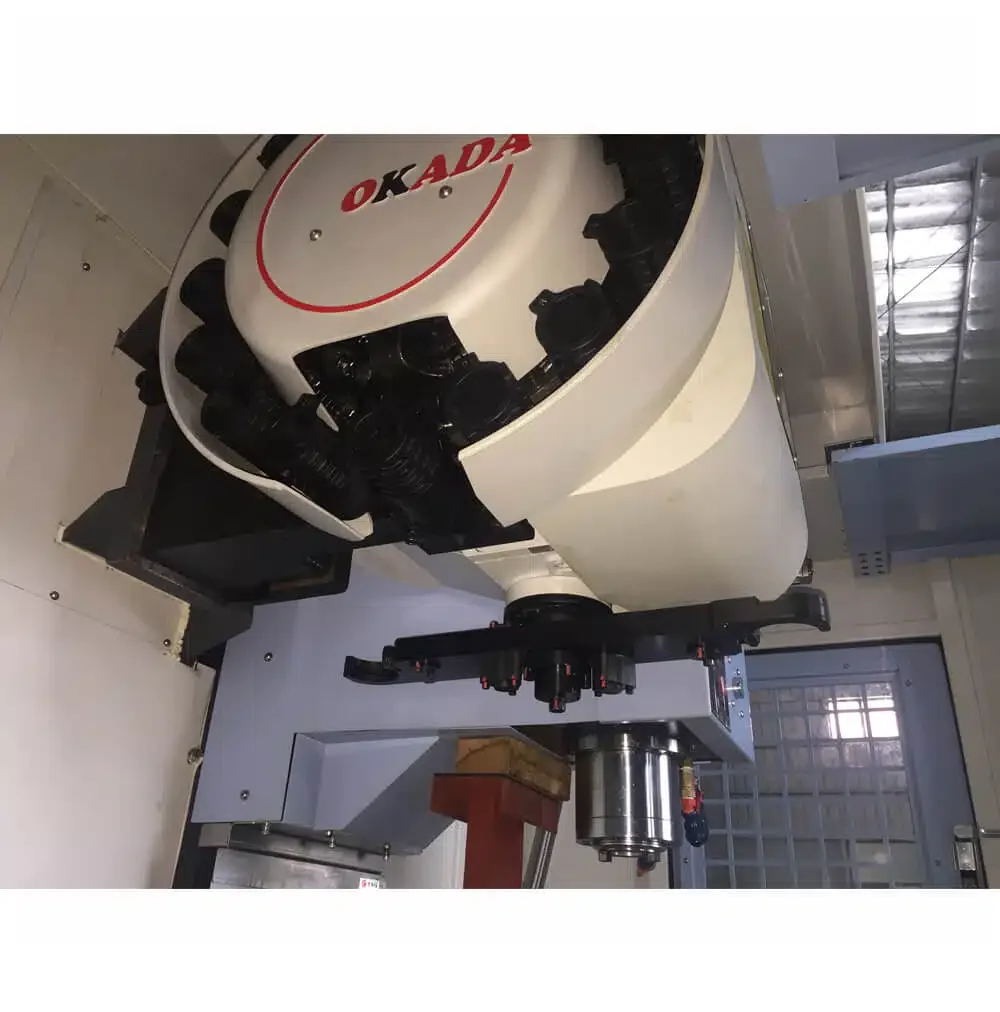

| ATC Magazin | |
| Magazin kapasitesi | Kol Tipi 16T |
| Takım tutucu tipi | BT40 |
| Takım değiştirme süresi | 1.8sec(Arm) |
| Max takım çapı(Fulll/Bitişik boş) | Ø60/Ø170 |
| Max takım uzunluğu | 200mm |
| Max takım ağırlığı | 8KG |
| Diğer Bilgiler | |
| Makina ağırlığı (Yaklaşık) | 3800KG |
| Soğutma tankı kapasitesi | 130L |
| Yağlama kapasitesi | 3L |
| Güç tüketimi | 15KVA |
| Hava beslemesi | 6PAR |
| Makina ebatları | 1850mm×2470mm×2370mm |
